自動時刻合わせ機能付き 鉄道車両向け 防犯カメラ一体型直管LED照明 LLS606-01W
導入製品選びに悩んでいませんか?
蛍光灯の在庫が心配…。そろそろLEDに切り替えたい
うちの車両に合うLEDに、無理なく切り替えたい
LEDに替えるなら、防犯カメラも一体化できないか
カメラ設置とLED化、まとめて工事の手間を減らしたい
長く使うLEDだから、耐久性も安全性も妥協したくない
LED化で省エネも防犯も。録画データも安全に管理したい
自動時刻合わせ機能付き 鉄道車両向け 防犯カメラ一体型直管LED照明 LLS606-01Wをおすすめします!
-
鉄道車両専用設計
高耐久・安全性
過酷な環境にも対応
-
LED照明と
防犯カメラ一体型
省スペース設計
-
特許構造による
広配光
車内をムラなく明るく
-
SDカード対応
長時間録画
防犯映像を安定保存
-
マルチ電源搭載
AC/DC対応
幅広い電圧環境に対応

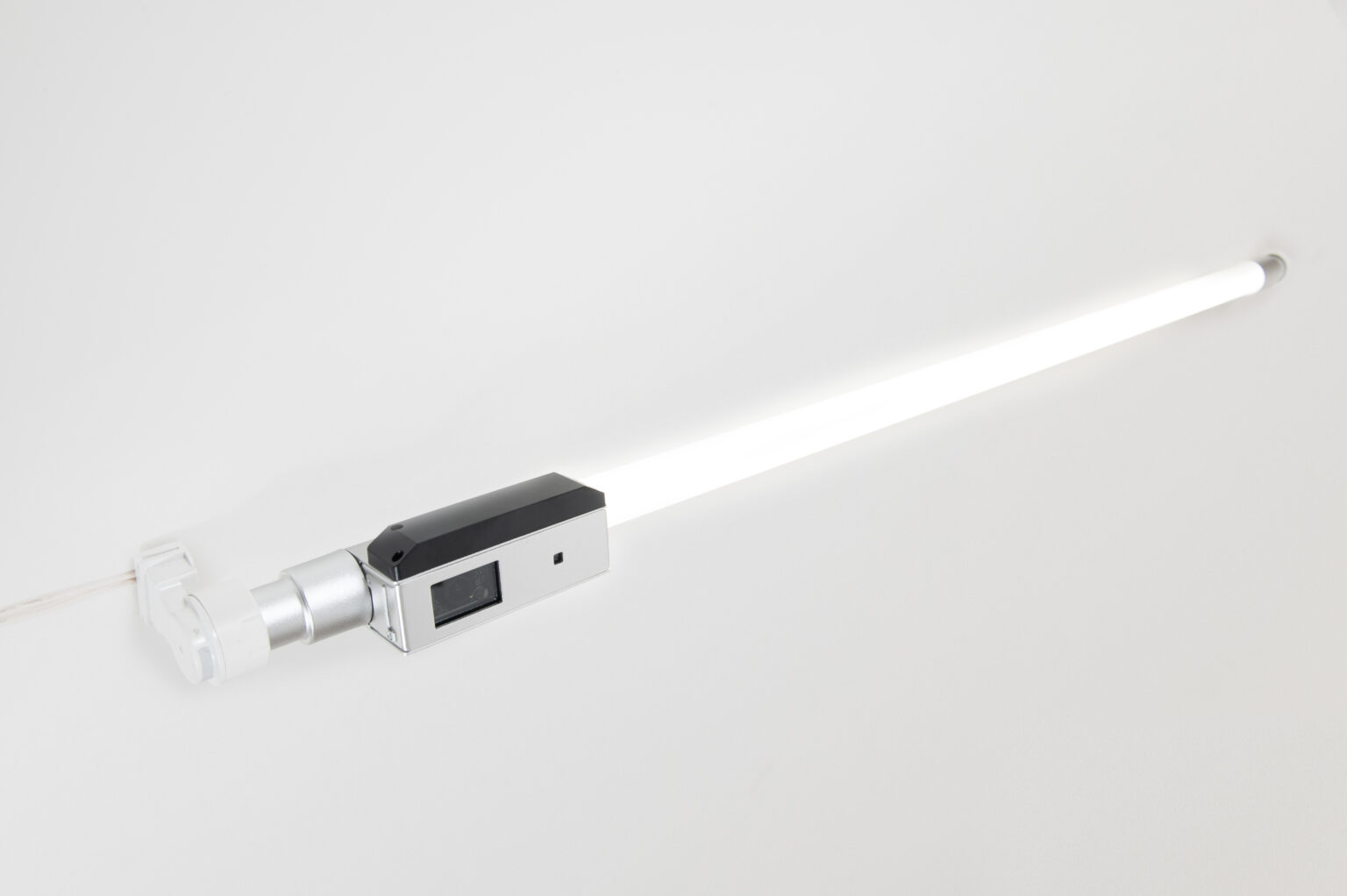

鉄道車両向けに設計した、防犯カメラ一体型の直管LED照明です。
既存の灯具を活かして設置でき、照明のLED化と防犯対策を同時に進められます。
鉄道車両に求められる規格への適合に加え、長時間録画やGPSによる自動時刻補正にも対応しています。
ご購入者様の声
-
照明とカメラの一体化
防犯カメラとLED照明が一体になっているため、省スペースで設置でき、車内の見た目もすっきりしました。
(地方鉄道会社/車両整備会社)
-
鉄道車両専用設計
鉄道車両向けの専用設計で、振動や温度変化に強く、長期間の運用でも安心して使用できています。
(鉄道会社(車両部)/設備管理会社) -
カメラ角度の調整
カメラの角度を±40°調整できるため、車内の死角を減らすことができ、防犯対策の強化につながりました。
(観光列車運営会社/セキュリティ商社) -
既存の照明器具を活用
G13口金の採用により、既存の蛍光灯器具を活用でき、工事コストを大幅に削減できました。
(鉄道車両製造メーカー/設備施工会社) -
メンテナンスの負担軽減
長寿命のLEDによりメンテナンスの頻度が減り、運用コストの削減につながっています。
(都市鉄道会社/設備保守会社)
製品特長
製品特長
・GPS内蔵で自動時刻合わせ
・SDカードに長時間録画可能
・カメラ角度調整機能(+40° +20° 0° -20° -40°)
・インジケータLEDにより動作状態を確認可能
・鉄道車両適合設計

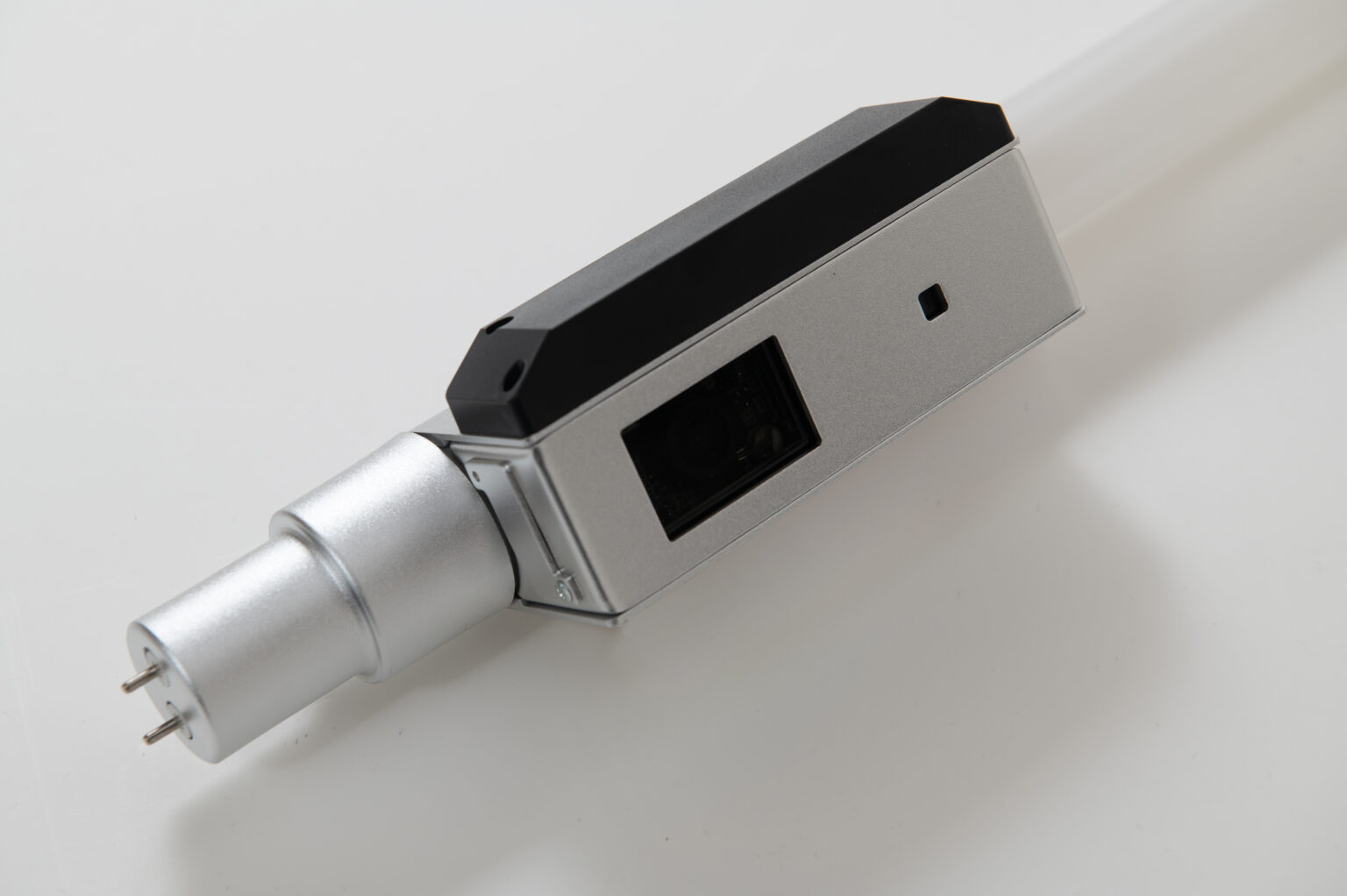

・蛍光灯と同じ口金G13を採用
・AC/DCマルチ電源を搭載。幅広い電圧に対応
・特許構造により360°光って見えるLEDランプ部
・専用再生アプリでセキュリティー対策
GPS内蔵で自動時刻合わせ
動画と共に正確な日時を記録するため、GPS信号※1を利用して日時を自動で合わせています。
当社従来品よりさらに使いやすく進化しました。
※1 GPSによる位置情報は記録されません。
SDカードに長時間録画可能※
録画データは内蔵のSDカード(128GB)に保存され、最大で約168時間分の映像を記録できます。
保存容量を超えた場合は、古いデータから順に自動的に上書きされます。
※1日16時間の稼働で、約10日分以上の録画が可能です。

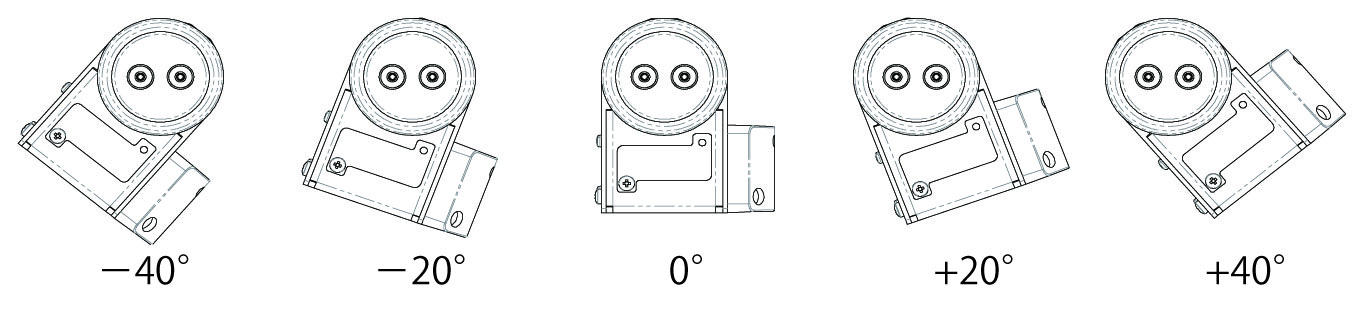

カメラ角度調整機能
カメラ角度調整機能(+40° +20° 0° -20° -40°)により、設置場所による必要な角度で画像設定が可能です。
■カメラ角度0° 録画映像例
真下の全体的な範囲を撮影できます。
■カメラ角度20° 録画映像例
真下座席と反映側の座席まで撮影できます。
■カメラ角度40° 録画映像例
反映側の扉、座席全体の撮影ができます。

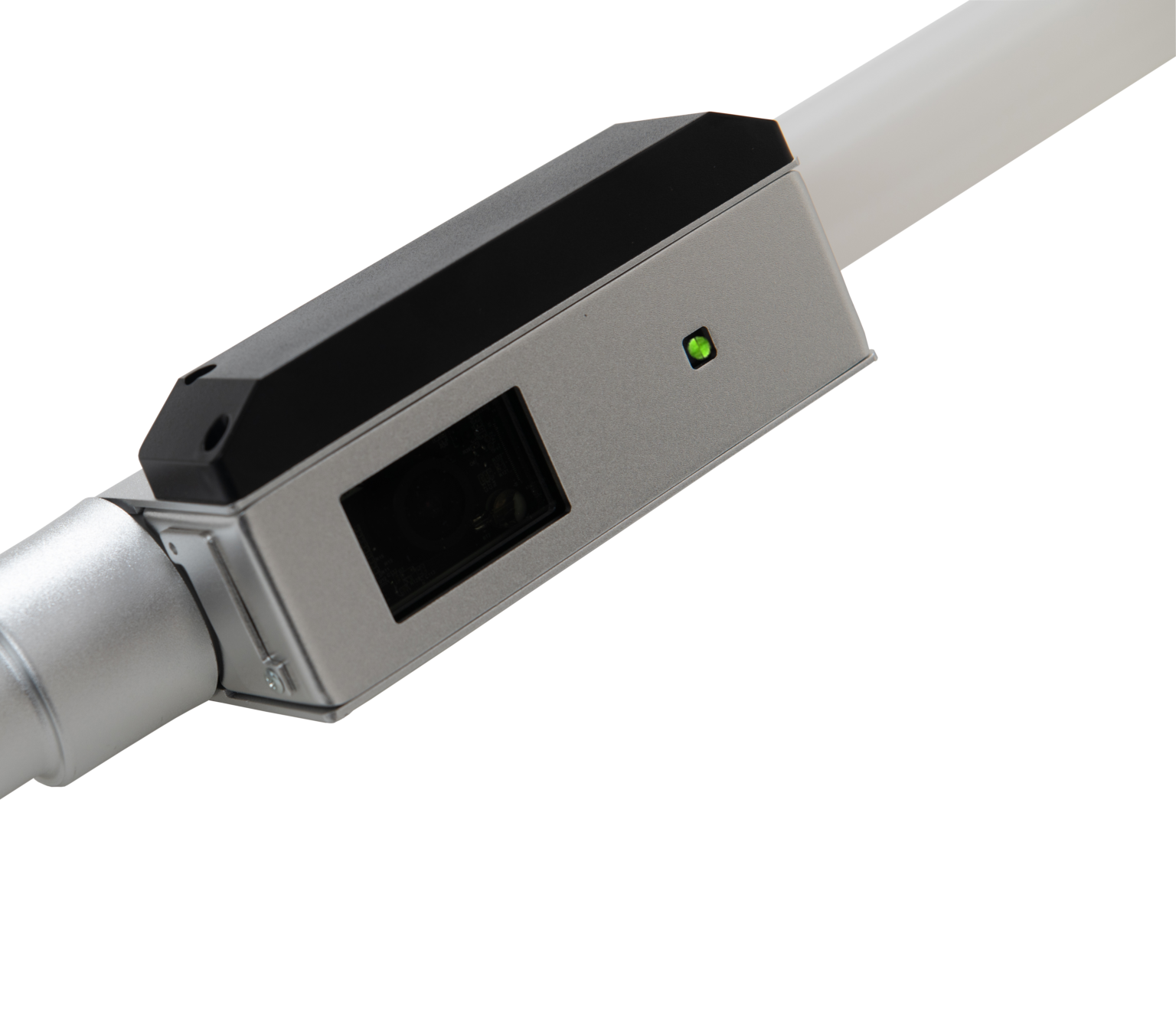

・インジケータLEDにより動作状態を確認可能
インジケーターLEDで動作状態をお知らせ。ひと目で確認可能です。
・正常動作時:「緑色」に点灯
・エラー発生時:「赤色」に点灯
・SDカード未挿入時:「赤色」と「緑色」が交互に点滅
・マイクロSDカード不具合:赤点灯(10秒) → 消灯(1秒)繰り返し
※赤点灯が連続する場合は、マイクロSDカード劣化の可能性がある為、マイクロSDカードの交換をお試しください。
鉄道車両適合設計
「鉄道に関する技術上の基準を定める省令」の鉄道車両用材料に要求される燃焼性に適合済みです。
ガラス+飛散防止加工
実証済検査試験
| 実施試験 一覧 | ・低温保存JIS E 5006 ・低温動作JIS E 4035 ・温湿度サイクル試験JIS E 5006 ・EMC 試験JIS E 5006 ・絶縁抵抗試験JIS E 5006 ・入力電圧変動試験JIS E 5006 ・耐電圧試験JIS E 5006 ・振動耐久及び耐衝撃試験JIS E 4031 ・飛散防止試験JEL218 |
|---|

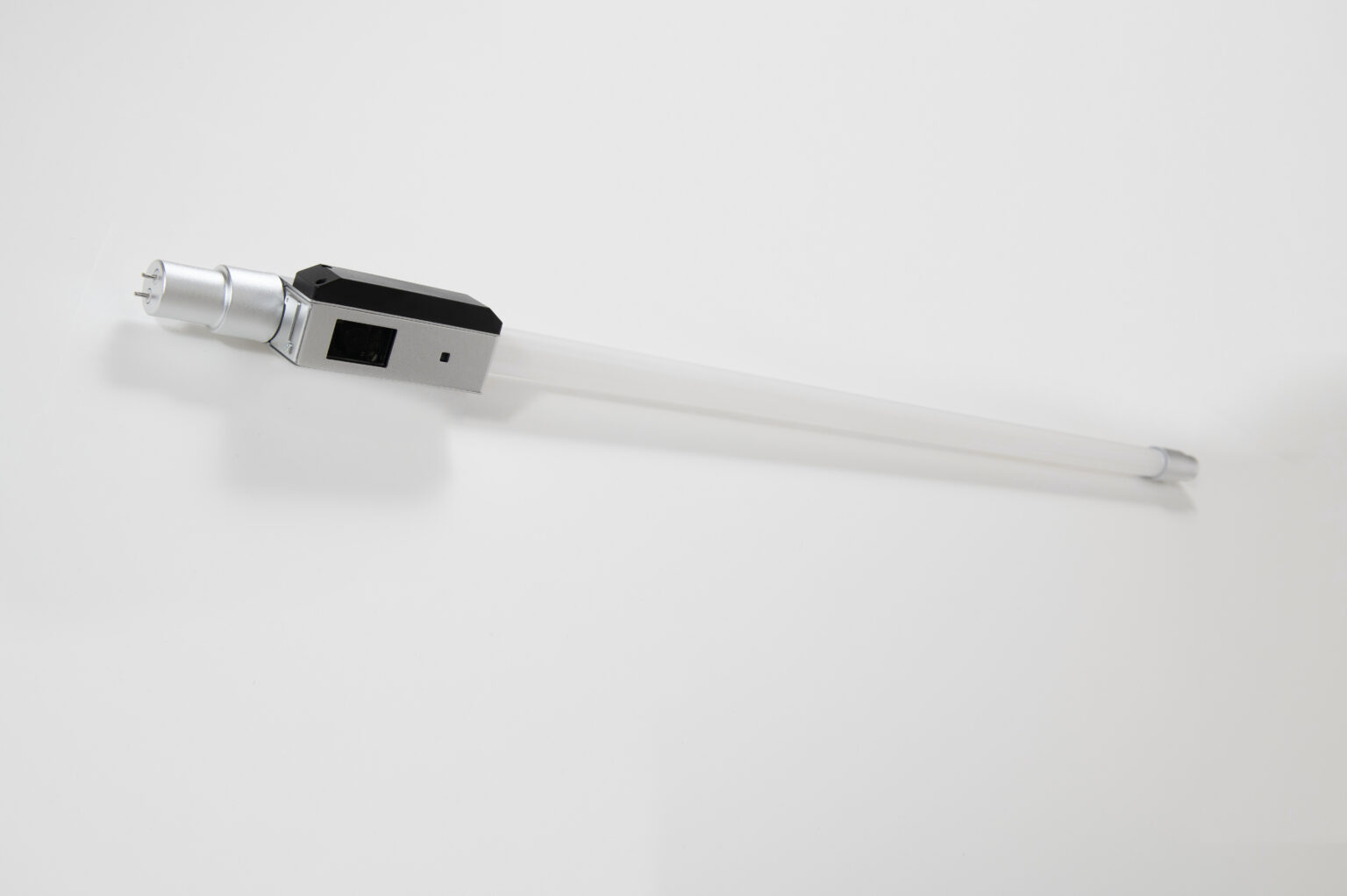

蛍光灯と同じ口金G13を採用
安定器を取り外し片側給電とするだけで、今お使いの蛍光灯の灯具をそのままご使用いただけます。(有資格者工事)
また、電源内蔵でソケットから給電可能なため、複雑な工事は必要ありません。
AC/DCマルチ電源を搭載。幅広い電圧に対応
AC85V~270V 50/60Hz、DC90V~110Vに対応。
また、DC70Vでの点灯が維持されることも確認しています。
360°光って見えるLEDランプ部(特許構造)
特許取得構造による広配光角でムラのない自然な光。360° ※1光って見える広配光角の車両用LED直管ランプです。
従来品と比較して、特許構造による広拡散技術でLED特有の指向性の強い光を広範囲に拡散。車両天井の広告にも十分な光が照射されます。
※1配光⾓は250°以上です
※1特許申請構造による広配光化 特許第6243998号
専用再生アプリで
セキュリティー対策
録画データを再生する場合は、当社がご提供する専用再生アプリケーションでのみ再生可能となっています。 万が一、SDカードの盗難・紛失の被害があってもご安心いただけます。
自動時刻合わせ機能付き 鉄道車両向け 防犯カメラ一体型直管LED照明 LLS606-01Wの設置例
-
東武鉄道様
多数の車両にご採用いただいております
-
大阪モノレール様
全車両にご採用いただいております
基本仕様
自動時刻合わせ機能付き 鉄道車両向け 防犯カメラ一体型直管LED照明 LLS606-01W
-
型式LLS606-01W
-
入力電圧AC85V~270V 50/60Hz 正弦波
DC90V~110V : 片側給電
※DC70Vで点灯維持 -
消費電力17.5W ± 10%
-
口金 / 電源供給G13口金/ 片側給電
-
全光束2,200lm ± 10%
-
色温度4,700K ± 10%
-
カメラ解像度100万画素:1280×720(720p) / フレームレート 10fps
-
視野角画面対角にて140°
-
時刻合わせGPS自動受信による自動合せ
-
記録SDカードに10日分記録(自動上書き仕様)
※1日16時間稼働の場合 -
内部時計機能電源喪失後48時間以上保持(初期状態参考値10日間保持)
-
画像確認機能外部モニターを使用して画角確認可能
(ビデオコンポジット信号出力) -
動作状態確認2色LED実装により動作状態を確認可能
-
製品質量750g以下
-
仕様について製品改良のため、予告なく仕様変更する場合があります。
関連資料・FAQ・お問い合わせ
-
鉄道車両専用の防犯カメラ一体型LED照明ですか?はい、鉄道車両向けに特化した設計で、耐振動・防塵・防湿性能を備えています。
-
この防犯カメラ一体型LED照明は日本製ですか?はい、青森県八戸市の自社工場で生産する日本製です。
-
製品の品質や信頼性は、どのように確保されていますか?自社工場での生産と厳格な品質管理により、品質と信頼性を確保しています。
-
鉄道の安全基準や関連法令に適合していますか?
鉄道の安全基準や関連法令に適合しています。 -
鉄道車両で長期運用できますか?
長寿命LEDと高耐久設計により、長期間ご使用いただけます。交換頻度を減らし、メンテナンスコストの削減にも貢献します。 -
防犯カメラの映像は鮮明ですか?はい、高解像度カメラが鮮明な映像を記録し、車内の防犯に役立ちます。
-
防犯カメラの角度調整は可能ですか?はい、±40°の範囲でカメラの角度を調整でき、車内の死角をカバーできます。
-
導入すると、防犯面でどのような効果がありますか?防犯カメラと照明の一体化により、死角を減らし、車内の防犯性を高めます。
-
防犯カメラの設置は、乗客の安心感につながりますか?
死角を減らして車内を見守ることで、乗客の安心感にもつながります。 -
鉄道車両への設置に適したサイズ・重量ですか?サイズ・重量ともに、鉄道車両の照明スペースに合わせた設計です。
-
既存の照明から交換できますか?G13口金を採用しており、既存の照明設備から簡単に交換できます。施工時間の短縮にもつながります。
-
防犯カメラと照明が一体型だと、施工の負担は軽くなりますか?
追加機器の設置が不要で、限られた車内スペースを有効活用できます。施工の手間とコストも抑えられます。 -
車両の電源仕様が異なっていても導入できますか?AC/DC両対応のマルチ電源を搭載しているため、さまざまな電源仕様の車両に導入できます。電源工事も最小限に抑えられます。
-
鉄道事業者向けの導入実績はありますか?はい、複数の鉄道事業者で採用されています。
-
導入後はどのようなサポートを受けられますか?製品保証や技術サポートをご用意しています。範囲や内容は、ご導入の条件に応じてご案内します。
安全へのご注意
-
ご使用の前に、取扱説明書等をよくお読みの上、正しくお使いください。
-
本製品は片側給電です。製品ラベルに記載されている給電側マークを確認して取り付けてください。いまご使用の蛍光灯灯具をご使用頂く場合は改造が必要です。片側配線とし、安定器(またはインバータ)の配線を切断してください。
-
交換、清掃は必ず電源を切ってから行なってください。感電の恐れがあります。
-
既存G13ソケット器具に適合出来る仕様としておりますが、ご使用の実形状仕様によっては、固定、落下防止部品などを必要とする場合がございますので、取付器具を予めご確認ください。
-
点灯中、消灯直後は発熱のため素手で触るとやけどの恐れがあります。
-
ランプの改造および構成部品の交換をしないでください。火災、感電、落下の原因となります。
-
本品は鉄道車両向けで開発された製品です。他の使用目的の場合は利用する仕様のご確認または、専門知識を有した業者へのご相談をお願いします。
-
防犯カメラは、常時記録型の動画を記録する装置ですが、すべての状況において動画を記録、保護できることを保証したものではありません。
-
録画用マイクロSDカードは付属品をご使用願います。市販品を使用した場合、正常に録画できない場合があります。交換、追加については当社にお問い合わせ下さい。
-
録画機能については、電源供給時のみ動作いたします。電源供給停止している場合は、録画機能も停止しています。
-
